Dėl ko „Shell Mold Casting for Intake Rockers“ toks efektyvus?

Turinys

• 1. Straipsnio metmenys
• 2. Įvadas į įsiurbimo svirties ir liejimo poreikius
• 3. Suprasti apvalkalo liejimo procesą
• 4. Pagrindiniai įsiurbimo svirties gamybos pranašumai
• 5. Dažniausiai naudojamos medžiagos
• 6. Liejimas iš apvalkalo formų ir kiti metodai
• 7. Didelio našumo rokerių dizaino svarstymai
• 8. Dažni defektai ir prevencijos strategijos
• 9. Kokybės kontrolės ir testavimo metodai
• 10. Pramonės pritaikymas
• 11. Tiksliojo liejimo ateities tendencijos
• 12. Išvada
• 13. DUK

1. Straipsnio metmenys

• Supažindinimas su įsiurbimo svirtimis ir jų vaidmeniu variklių sistemose
• Žingsnis po žingsnio lukšto formų liejimo suskirstymas
• Kodėl tikslus liejimas yra labai svarbus našumo komponentams
• Medžiagų inžinerijos ir šiluminių savybių svarstymai
• Lyginamasis įvertinimas su smėlio liejimu ir investiciniu liejimu
• Inžinerinio dizaino optimizavimo strategijos
• Kokybės užtikrinimo sistemos šiuolaikinėje gamyboje
• Taikymo sritys automobilių ir mašinų pramonėje
• Atsirandančios inovacijos ir gamybos efektyvumo tendencijos

2. Įvadas į įsiurbimo svirties ir liejimo poreikius

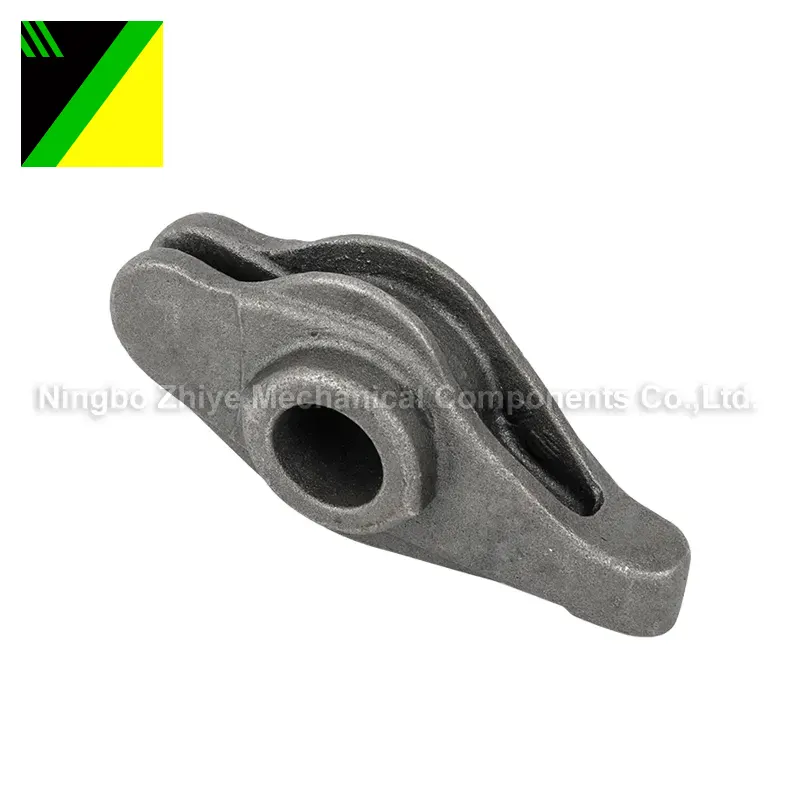

Įsiurbimo svirties yra esminiai vidaus degimo variklių komponentai, atsakingi už judesio perdavimą iš skirstomojo veleno į įsiurbimo vožtuvą. Jų veikimas tiesiogiai veikia variklio efektyvumą, degalų degimo stabilumą ir bendrą mechaninį patikimumą. Kadangi jie veikia pasikartojančiais didelės apkrovos ciklais, jiems reikalingas išskirtinis stiprumas, matmenų tikslumas ir atsparumas dilimui.

Tradiciniai gamybos metodai dažnai sunkiai atitinka šiuos griežtus reikalavimus. Paviršiaus nelygumai, nenuoseklios vidinės struktūros ir prastas atsparumas nuovargiui gali sukelti ankstyvą gedimą. Čia liejimas iš apvalkalo formos tampa transformuojančiu sprendimu, suteikiančiu puikią mikrostruktūros ir paviršiaus kokybės kontrolę.

3. Suprasti apvalkalo liejimo procesą

Liejimas iš apvalkalo formos yra tikslus liejimo procesas, kurio metu naudojamas derva padengtas smėlio apvalkalas. Šis procesas žinomas kaip lygus paviršius ir labai tikslūs matmenys, todėl jis idealiai tinka komponentams, tokiems kaip įsiurbimo svirties.

Žingsnis po žingsnio proceso apžvalga:

• Šablono šildymas:Metalinis raštas kaitinamas iki tam tikros temperatūros.
• Dengimas dervos smėliu:Užtepamas smulkus smėlis, padengtas termoreaktinga derva.
• Korpuso formavimas:Derva sukietėja, aplink raštą susidaro standus apvalkalas.
• Korpuso pašalinimas:Apvalkalas nuimamas ir surenkamas į formą.
• Metalo liejimas:Į ertmę pilamas išlydytas metalas.
• Aušinimas ir apdaila:Po sukietėjimo liejinys valomas ir apdirbamas.

Šis kontroliuojamas procesas užtikrina minimalią deformaciją ir puikų pakartojamumą, o tai labai svarbu masinei variklio komponentų gamybai.

4. Pagrindiniai įsiurbimo svirties gamybos pranašumai

Liejimas iš apvalkalo formos suteikia keletą techninių pranašumų, kurie tiesiogiai sprendžia įleidimo svirties gamybos iššūkius.

4.1 Didelis matmenų tikslumas

Tvirta korpuso forma išlaiko griežtus leistinus nuokrypius, sumažindama apdirbimo reikalavimus ir pagerindama surinkimo nuoseklumą.

4.2 Puiki paviršiaus apdaila

Lygesni paviršiai sumažina trinties nuostolius variklio sistemose, pagerina energijos vartojimo efektyvumą ir sumažina nusidėvėjimą.

4.3 Didesnis mechaninis stiprumas

Kontroliuojamas aušinimo procesas pagerina grūdelių struktūrą, padidindamas atsparumą nuovargiui ir ilgaamžiškumą.

4.4 Sumažintas defektų lygis

Lyginant su liejimu smėliu, liejimas iš apvalkalo formos žymiai sumažina poringumą ir susitraukimo defektus.

5. Dažniausiai naudojamos medžiagos

Medžiagos pasirinkimas yra labai svarbus siekiant užtikrinti ilgalaikį įsiurbimo svirties, pagamintų naudojant korpuso liejimą, veikimą.

• Legiruotasis plienas:Didelis stiprumas ir puikus atsparumas nuovargiui.
• Anglies plienas:Ekonomiškas su subalansuotomis mechaninėmis savybėmis.
• Nerūdijantis plienas:Atsparus korozijai atšiaurioms darbo aplinkoms.
• Aliuminio lydiniai:Lengvos programos, kurioms reikalinga mažesnė inercija.

Kiekvienos medžiagos pasirinkimas priklauso nuo variklio apkrovos reikalavimų, darbinės temperatūros ir sąnaudų apribojimų.

6. Liejimas iš apvalkalo formų ir kiti metodai

Šis palyginimas parodo, kodėl korpuso liejimas dažnai yra tinkamiausias ekonomiškumo ir tikslios inžinerijos balansas.

7. Didelio našumo rokerių dizaino svarstymai

Kuriant įleidimo svirties liejimo formos liejimui, reikia atidžiai stebėti geometriją, įtempių pasiskirstymą ir šiluminį elgesį.

Pagrindiniai projektavimo principai:

• Vienodas sienelės storis, kad būtų išvengta susitraukimo defektų
• Suapvalinti perėjimai, siekiant sumažinti streso koncentraciją
• Optimizuotas svorio paskirstymas dinamiškam efektyvumui užtikrinti
• Apdirbimo pašalpų kontrolė tiksliam apdailai

Tinkama konstrukcija užtikrina ne tik pagaminamumą, bet ir ilgalaikį variklio patikimumą.

8. Dažni defektai ir prevencijos strategijos

Net naudojant pažangias liejimo technologijas, defektai vis tiek gali atsirasti, jei proceso valdymas nėra tinkamai prižiūrimas.

Įprasti defektai apima:

• Dujų poringumas
• Susitraukimo ertmės
• Paviršiaus intarpai
• Užsidaro šaltis

Prevencijos metodai:

• Tiksli temperatūros kontrolė pilant
• Optimizuotas vartų ir stovų dizainas
• Aukštos kokybės derva padengto smėlio naudojimas
• Vakuuminis liejimas kritinėse srityse

9. Kokybės kontrolės ir testavimo metodai

Kokybės užtikrinimas yra būtinas siekiant užtikrinti, kad kiekvienas įsiurbimo svirtis atitiktų veikimo standartus.

• Matmenų patikrinimas:CMM ir lazerinio skenavimo sistemos
• Neardomasis bandymas:Rentgeno ir ultragarso patikrinimas
• Mechaninis bandymas:Tempimo, nuovargio ir kietumo bandymai
• Paviršiaus šiurkštumo matavimas:Profilometro analizė

Šie procesai užtikrina nuoseklumą didelėse gamybos partijose.

10. Pramonės pritaikymas

„Shell“ formos liejimo įleidimo rokeriai yra plačiai naudojami:

• Automobilių varikliai
• Motociklų variklių sistemos
• Sunkiosios pramonės mašinos
• Jūrų varymo sistemos
• Didelio našumo lenktyniniai varikliai

Šio proceso universalumas leidžia gamintojams prisitaikyti prie kelių veiklos reikalavimų įvairiose pramonės šakose.

11. Tiksliojo liejimo ateities tendencijos

Korpuso formų liejimo ateitis krypsta į automatizavimą, skaitmeninį modeliavimą ir išmanias gamybos sistemas. Pažangi modeliavimo programinė įranga dabar leidžia inžinieriams imituoti metalo srautą, aušinimo greitį ir įtempių pasiskirstymą prieš pradedant gamybą.

Be to, integracija su dirbtiniu intelektu pagrįstomis defektų aptikimo sistemomis pagerina derlių ir sumažina gamybos sąnaudas. Lengvojo lydinio kūrimas taip pat plečia įsiurbimo svirties elektriniuose hibridiniuose varikliuose.

12. Išvada

Liejimas iš apvalkalo formos pasirodė esąs vienas patikimiausių ir efektyviausių įsiurbimo rokerių gamybos procesų. Dėl didelio tikslumo, puikios paviršiaus kokybės ir stiprių mechaninių savybių jis yra tinkamiausias sprendimas šiuolaikinėms variklių sistemoms.

Derindami pažangų medžiagų mokslą, griežtą procesų kontrolę ir optimizuotą inžinerinį dizainą, gamintojai gali žymiai padidinti komponentų patikimumą ir variklio efektyvumą.

Ningbo Zhiye Mechanical Components Co., Ltd.ir toliau teikia aukštos kokybės liejimo sprendimus, pritaikytus reiklioms pramonės reikmėms, užtikrinant našumą ir nuoseklumą visose pasaulio rinkose.

13. DUK

1 klausimas: kodėl įleidimo svirtims pirmenybė teikiama liejimui iš apvalkalo?
Tai užtikrina puikų matmenų tikslumą, lygesnę paviršiaus apdailą ir geresnį mechaninį stiprumą, palyginti su tradiciniais liejimo metodais.

2 klausimas: ar liejimas iš apvalkalo formos yra ekonomiškas masinei gamybai?
Taip, jis subalansuoja gamybos sąnaudas ir kokybę, todėl tinka vidutinio ir didelio masto gamybai.

3 klausimas: kokios medžiagos yra geriausios įsiurbimo svirtims?
Legiruotasis plienas ir anglinis plienas dažniausiai naudojami dėl jų stiprumo ir atsparumo nuovargiui.

4 klausimas: kaip korpuso liejimas pagerina variklio veikimą?
Tai sumažina paviršiaus trintį, pagerina komponentų tikslumą ir padidina ilgaamžiškumą didelės apkrovos sąlygomis.

5 klausimas: ar galima visiškai pašalinti defektus?
Nors defektai nėra visiškai pašalinami, juos galima žymiai sumažinti optimizuojant procesą ir griežtą kokybės kontrolę.
