Kodėl alyvos vamzdžių jungtims verta rinktis precizinį silicio dioksido liejimą?
Šiame straipsnyje nagrinėjama silicio dioksido precizinio liejimo alyvos vamzdžio jungtis gamybos procesas. Mes išnagrinėjame, kodėl šis metodas dominuoja naftos ir dujų sektoriuje, išskaidome jo pranašumus ir trūkumus, palyginame jį su alternatyviais procesais ir pateikiame realius pritaikymo atvejus. Ningbo Zhiye Mechanical Components Co., Ltd. dalijasi techninėmis įžvalgomis, kurios padės nustatyti tobulą jungtį.
📑 Turinys
- 1. Kas yra precizinis silicio dioksido liejimas ir kaip jis taikomas alyvos vamzdžių jungtims?
- 2. Kokie yra lemiami silicio dioksido liejimo privalumai naftotiekio vamzdžių jungtims?
- 3. Kokie yra silicio dioksido soli precizinio liejimo vamzdžių jungčių apribojimai arba trūkumai?
- 4. Kur dažniausiai yra silicio dioksido tirpalo vamzdžių jungtys?
- 5. Tikslusis silicio dioksido liejimas ir kiti aliejinių vamzdžių jungčių procesai
- 6. Dažniausiai užduodami klausimai apie „Silica Sol“ precizinio liejimo vamzdžių jungtis
- 7. Išvada
🔍 Kas yra precizinis silicio dioksido liejimas ir kaip jis taikomas alyvos vamzdžių jungtims?

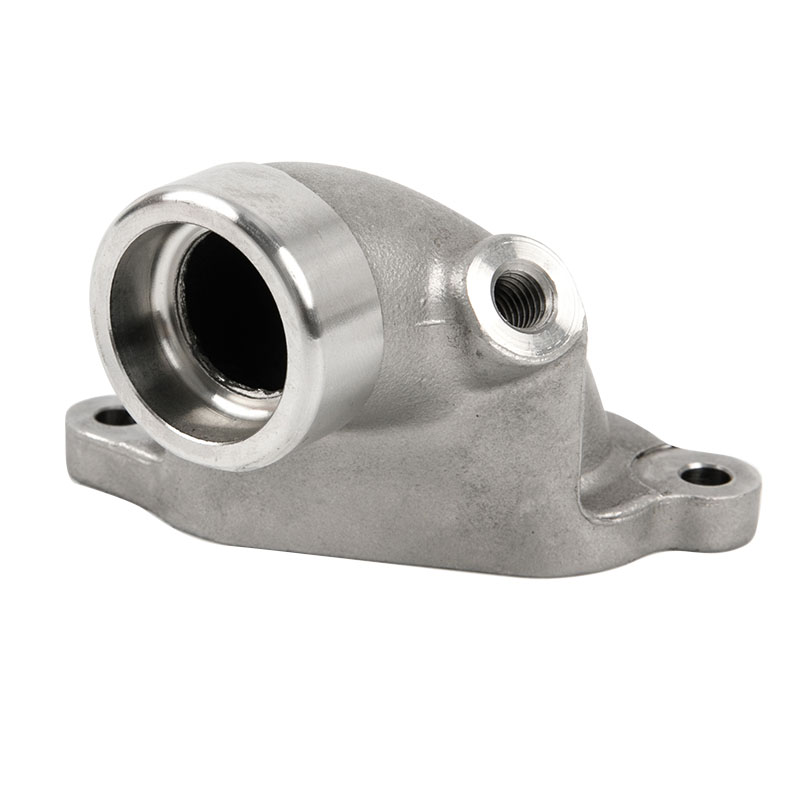

Ningbo Zhiye Mechanical Components Co., Ltd. apibrėžiasilicio dioksido precizinio liejimo alyvos vamzdžio jungtiskaip komponentas, pagamintas investiciniu liejimo būdu, kai silicio dioksido rišiklis sukuria tvirtą keraminį apvalkalą. Skirtingai nuo tradicinio smėlio liejimo, šiuo metodu naudojamas vandens pagrindu pagamintas silicio dioksidas (koloidinis silicio dioksidas), kad būtų sukurta labai ugniai atspari forma, galinti atkurti smulkias detales. Užalyvos vamzdžių jungtys, tai reiškia mažus leistinus nuokrypius (dažnai ±0,1 mm), išskirtinę paviršiaus apdailą (Ra 1,6–3,2 µm) ir metalurginį vientisumą – tai būtina aukšto slėgio angliavandenilių sistemoms.
Proceso esmė apima vaško rašto pakartotinį panardinimą į suspensiją, kurioje yra smulkių ugniai atsparių miltelių ir silicio dioksido. Po džiovinimo apvalkalas nuvaškuojamas ir apdeginamas, paliekant lygią ertmę. Tada pilamas išlydytas nerūdijantis plienas, anglinis plienas arba lydinys. Gautasalyvos vamzdžio jungtispasižymi minimaliu susitraukimu ir nuliu smėlio įtraukimu – įprastas įprastų liejinių trūkumas. Štai kodėl pasauliniai operatoriai naudojasi šia technologija gręžinių galvutės įrangai, kolektoriaus jungtims ir droselio jungtims.
⚙️ STIPRIOS IR SILPNYBĖS
✅ Kokie yra lemiami silicio dioksido liejimo privalumai naftotiekio vamzdžių jungtims?
Iš dirbtuviųNingbo Zhiye Mechanical Components Co., Ltd., pastebėjome, kad inžinieriai pasirenka šį metodą dėl penkių pagrindinių priežasčių:
- Matmenų pranašumas:Beveik tinklinė forma su ±0,1 mm tolerancija, sumažina apdirbimo išlaidas iki 40%.
- Aukščiausia paviršiaus apdaila:Liejimo šiurkštumas panašus į apdorotų paviršių, todėl daugelio alyvos vamzdžių jungčių antrinis poliravimas pašalinamas.
- Leidžiamos sudėtingos geometrijos:Įpjovas, vidinius praėjimus ir plonas sienas (iki 1,5 mm) galima išlieti vientisai.
- Medžiagos universalumas:Dirba su dvipusiu nerūdijančiu, Inconel, 17-4PH ir mažai anglies dioksidu turinčiu plienu, reikalingu rūgščiam aptarnavimui (NACE MR0175).
- Slėgio vientisumas:Tanki, neakyta mikrostruktūra dėl greito kietėjimo iš anksto pašildytame keraminiame apvalkale – būtina sandarioms jungtims.
Šie pranašumai tiesiogiai reiškia ilgesnį tarnavimo laiką atviroje jūroje ir gręžiniuose. Pavyzdžiui, pagal naujausią Ningbo Zhiye projektą Vidurio Rytų telkiniui tiekiama 15 000 silicio dioksido lydinių vamzdžių jungčių, kurių neardomieji bandymai nebuvo atlikti.
⚠️ Kokie yra „Silica Sol“ precizinio liejimo vamzdžių jungčių apribojimai ar trūkumai?
Joks procesas nėra tobulas. Nors silicio dioksido liejimas išsiskiria kokybe, pirkėjai ir inžinieriai turi atsižvelgti į iššūkius:
| Apribojimas | Paaiškinimas ir poveikis |
|---|---|
| Didesnė gabalo kaina, palyginti su smėlio liejimu | Labai didelėms siūlėms (daugiau nei 30 kg) silicio dioksidas gali pabrangti dėl korpuso statybos laiko ir žaliavos (silicio dioksido, cirkonio smėlio). Tinka mažoms ir vidutinėms serijoms. |
| Dydžio ir svorio apribojimai | Tipinis maksimalus svoris ~100 kg (alyvos vamzdžių sujungimams). Sunkesniems komponentams gali prireikti hibridinių procesų. |
| Ilgesnis įrankių paruošimo laikas | Vaško įpurškimo štampai užtrunka 4–8 savaites; dizaino pakeitimai kainuoja daugiau nei naudojant smėlio raštus. |
| Galimas apvalkalo įtrūkimas | Jei vaško šalinimo autoklavo parametrai nėra optimizuoti, ploni apvalkalai gali įskilti ir nutekėti.Ningbo Zhiyeturi patentuotą automatiką, kad to išvengtų. |
Nepaisant to, bendros nuosavybės išlaidos dažnai yra palankios silicio dioksidui, kai yra labai svarbūs patikimumas ir lengvas svoris. Thealyvos vamzdžio jungtisturi atlaikyti vibraciją, terminį ciklą ir korozinę terpę – būtent ten, kur tikslus liejimas pralenkia kaltinius su suvirintus siūlus.
🔧 TAIKYMO IR NAUDOJIMO ATVEJAI
📍 Kur dažniausiai naudojamos „Silica Sol“ alyvos vamzdžių jungtys?
Dėl savo metalurginio tvirtumo šios jungtys yra visur:
- 🛢️ Šulinio galvutės įranga (užspringti ir užmušti sąnarius)
- ⛽ Aukšto slėgio kolektoriai
- ⚙️ Povandeninių jungčių stebulės
- 🔥 Rafinavimo gamyklos vamzdynas (korozijai atsparus lydinys)
- 🔩 Hidraulinės jungtys BOP kaminams
Šiose programosealyvos vamzdžio jungtisturi būti atsparus vandenilio trapumui ir dideliam sprogimo slėgiui. Silicio dioksido liejimas leidžia kontroliuoti grūdelių struktūrą ir pašalina susitraukimo poringumą, dėl kurio gali atsirasti nuotėkių. Ningbo Zhiye Mechanical Components Co., Ltd. reguliariai tiekia lietines jungtis pagal API 6A ir 17D specifikacijas.
⚖️ Tiksliojo silicio dioksido liejimo ir kitų aliejinių vamzdžių sujungimų procesai
| Metodas | Paviršiaus apdaila (µm) | Tolerancija (mm) | Santykinė kaina (1–5) | Tipiškas lydinio tinkamumas |
|---|---|---|---|---|
| Silicio dioksido liejimas | 1,6–3,2 | ±0,10 | 3,5 (vidutinio aukšto) | Visi liejami lydiniai, įskaitant superlydinius |
| Smėlio liejimas (derva) | 6,3–12,5 | ±0,8 | 1,5 (žemas) | Tik anglies/mažo lydinio, linkę į defektus |
| Investicinis liejimas (etilo silikatas) | 3,2–6,3 | ±0,25 | 3.0 | Panašus, bet apvalkalas mažiau žalios spalvos |
| Uždaras kalimas | Mechaniškai apdorotas | ±0,2 (apdirbtas) | 4.5 | Kalimo markės, paprastesnės formos |
Kaip parodyta, silicio dioksidas užtikrina puikų tikslumo ir kainos balansą, ypačalyvos vamzdžių jungtysreikalaujantis vidutinio sudėtingumo ir didelio patikimumo.
❓ DAŽNI KLAUSIMAI
Dažnai užduodami klausimai apie „Silica Sol Precision“ liejimo vamzdžių jungtis
Ar silicio dioksido liejimo alyvos vamzdžių jungtys gali būti naudojamos rūgščiųjų dujų (H₂S) aplinkoje?
absoliučiai.Ningbo Zhiye Mechanical Components Co., Ltd.gamina sujungimus iš tokių medžiagų kaip 410 nerūdijantis, 17-4PH ir dvipusis (2205), atitinkantis NACE MR0175/ISO 15156. Silicio dioksido apvalkalas sukuria smulkiagrūdę, vienalytę struktūrą be atskirtų karbidų, todėl sumažėja sulfido įtempių įtrūkimų rizika. Tačiau tinkamas terminis apdorojimas po liejimo (pvz., tirpalo atkaitinimas) yra labai svarbus – tai patvirtiname turėdami visus mechaninius sertifikatus.
Koks yra didžiausias alyvos vamzdžio jungties dydis, galimas liejant silicio dioksidą?
Paprastai iki 600 mm ilgio ir 80 kg svorio. Kai kurios liejyklos sveria iki 120 kg su sustiprintais apvalkalais. Didesniems dydžiams Ningbo Zhiye dažnai rekomenduoja segmentuotą dizainą arba pereiti prie išcentrinio liejimo, tačiau įvertiname kiekvieną atvejį. Atminkite, kad didesni korpusai turi būti kruopščiai išdžiovinti, kad nesutrūktų; Mūsų kontroliuojamos drėgmės parduotuvės leidžia nuosekliai gaminti 50+ kg jungtis.
Kaip silicio dioksido sluoksnio liejimo jungties paviršiaus apdaila veikia jo slėgio reitingą?
Geresnė paviršiaus apdaila (paprastai 3,2 µm Ra) pašalina įtampą keliančius veiksnius ir mikro įdubimus, o tai tiesiogiai pagerina nuovargio tarnavimo laiką ir statinį sprogimo slėgį. Grubus liejimo paviršius (pvz., liejamas smėlis) gali turėti slėnių, kurios veikia kaip įtrūkimų atsiradimo vietos. Aukšto slėgio alyvos grandinėse daugelis inžinierių tiksliai nurodo silicio dioksidą, kad būtų išvengta paviršiaus šlifavimo. Nepriklausomi bandymai rodo, kad silicio dioksido jungtys išlaiko 15–20 % didesnį ciklinį slėgį, palyginti su lygiavertėmis smėlio liejimo detalėmis.
Ar mažos partijos prototipų kūrimas turi išlaidų trūkumų?
Prototipams (1–20 vienetų) vaško įpurškimo įrankių kaina (paprastai 2000–5000 USD) gali atrodyti didelė. Tačiau greitas prototipų kūrimas naudojant 3D atspausdintus vaško raštus dabar yra papildoma galimybė.Ningbo Zhiye Mechanical Components Co., Ltd.siūlo hibridinius sprendimus: 3D atspausdintus modelius pradiniams pavyzdžiams, tada kietus įrankius tūriui. Tokiu būdu jūs gaunate silicio dioksido zolio tikslumą, neįsipareigodami anksti atlikti visų įrankių.
📚 Nuorodos: ASTM A732 / A732M – Standartinė liejinių, investicijų, anglies ir mažai legiruoto plieno specifikacija; API 6A (gręžinio galvutės įranga); techniniai biuleteniai iš Ningbo Zhiye Mechanical Components Co.,Ltd.; „Tikslaus liejimo vadovas“ (2 leidimas, 2023).
📞 Išvada
Nuo platformos grindų iki povandeninių kolektoriųsilicio dioksido precizinio liejimo alyvos vamzdžio jungtisužtikrina patikimumą, kurį gali atitikti tik keli procesai. Dėl beveik tinklinės formos, aukščiausios kokybės paviršiaus ir lydinio lankstumo jis yra tinkamiausias pasirinkimas atliekant svarbias paslaugas. Nors egzistuoja išlaidų ir dydžio apribojimai, juos dažnai kompensuoja sumažėjęs apdirbimo ir lauko gedimų skaičius.
🤝 Bendradarbiaukite su ekspertaisNingbo Zhiye Mechanical Components Co., Ltd., turime daugiau nei dviejų dešimtmečių patirtį naftos ir dujų tikslumo liejimo srityje. Nesvarbu, ar jums reikia standartinio NPT alyvos vamzdžio jungties, ar nestandartinio lydinio komponento su sudėtinga geometrija, mūsų inžinieriai pasiruošę padėti. Susisiekite su mumisšiandien nemokamai dizaino peržiūrai ir citatai – kurkime saugesnius ir tvirtesnius ryšius.
