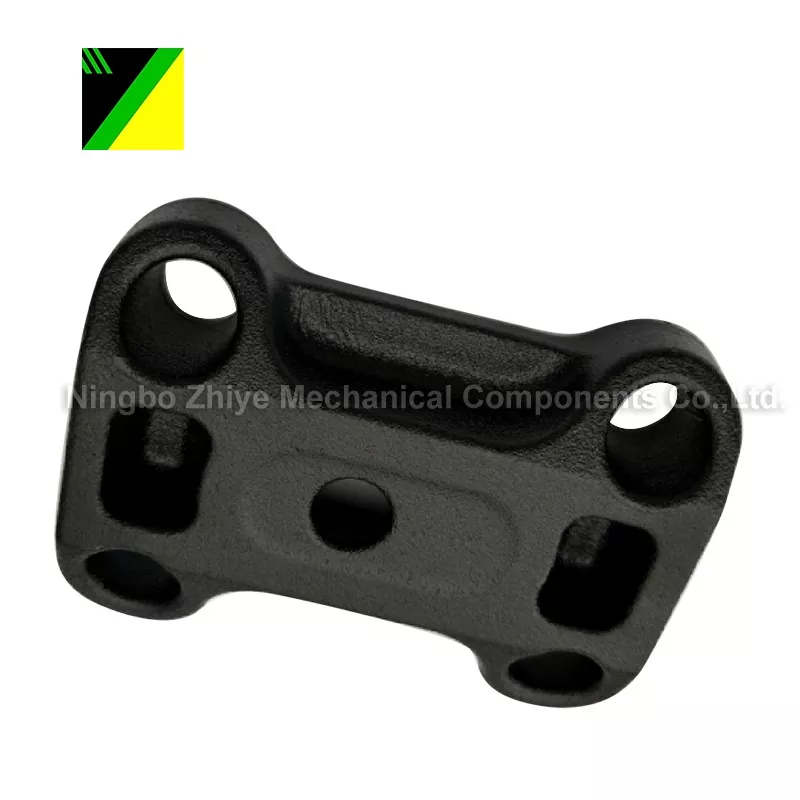

Kaliojo ketaus prarastos putos

Investicijų liejimo plokštės dugnas

Medžiaga: 70-50-05

Procesas: prarastas putų liejimas

Bendras svoris: 4,825 kg

Putplasčio formavimas

Taikymo sritis: Statybinė technika

Paviršiaus apdorojimas: Antikorozinis skystis, juoda miltelinė danga

Produktas reikalauja terminio apdorojimo

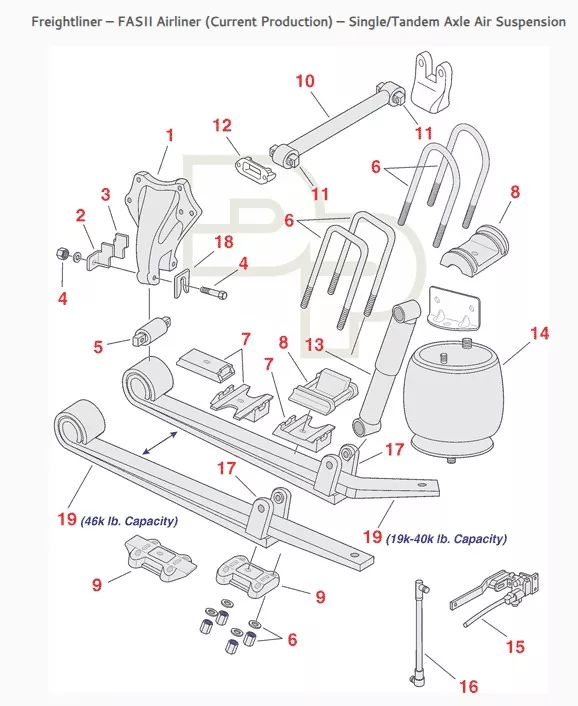

Konkreti gaminio naudojimo vieta (žr. 9 išskleistą vaizdą):

(Krovinio sunkvežimio pakabos sistema)

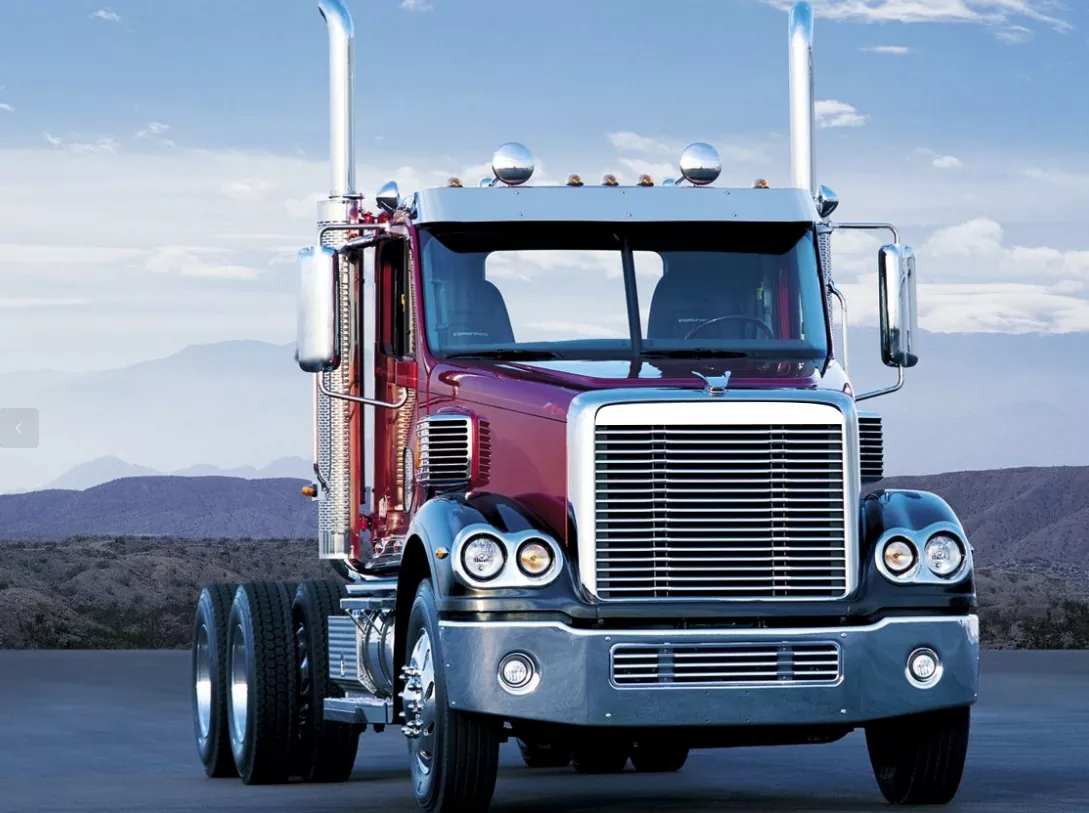

Produkto pritaikymas: Sunkvežimiai

Garavimo modelio liejimas (taip pat žinomas kaip liejimas iš liejimo formos arba prarastų putų liejimas) apima:

I. Taikomos liejimo medžiagos

Liejinys iš putplasčio yra plačiai suderinamas su įvairiomis medžiagomis, apimantis beveik visus metalo liejinius ir ypač tinka šioms medžiagoms:

1. Ketaus

Tai yra plačiausiai naudojama medžiagų rūšis, įskaitant pilkąjį ketų, kaliąjį ir kaliąjį ketų.

Privalumai: Ketaus liejimo temperatūra (apie 1300-1450 ℃) puikiai suderinama su putplasčio modelio garavimo temperatūra (EPS, STMMA ir kt.), todėl galima lengvai pašalinti garavimo produktus ir sumažinti defektus, tokius kaip poringumas ir šlako intarpai.  Be to, ketaus dalims dažnai reikalingos sudėtingos vidinės ertmės (pvz., vožtuvų korpusai ir siurblio korpusai), o prarasto putplasčio liejimo proceso gebėjimas formuoti beveik tinklinę formą sumažina vėlesnį apdirbimą.

Tipiški produktai: automobilių variklių blokai, cilindrų galvutės, išmetimo kolektoriai, staklių lovos ir vamzdžių vožtuvai.

2. Lietojo plieno kategorija

Tinka vidutinio ir mažai anglies plieno bei mažai legiruoto plieno liejiniams; daug anglies plieno ir daug legiruoto plieno reikalaujama kruopštaus proceso kontrolės.

Pastabos: liejant plieną taikoma aukšta liejimo temperatūra (apie 1500–1650 ℃), dėl kurios gali lengvai suskaidyti putplastis ir susidaryti daug suodžių.  Todėl būtina optimizuoti dangos ir užtvarų sistemos pralaidumą (pvz., naudojant neigiamo slėgio ištraukimą), kad būtų išvengta anglies sodrinimo defektų.

Tipiški gaminiai: Statybinės technikos atsvarai, vėjo jėgainių flanšai, dilimui atsparios kasybos technikos dalys.

II. Taikomos liejimo konstrukcijos ir matmenys

1. Taikomos liejimo konstrukcijos

Sudėtingi vidiniai ertmių / kanalų liejiniai: nereikia smėlio šerdies (skirtingai nuo tradicinio smėlio liejimo, kai reikia pašalinti šerdį), o liejinį galima formuoti tiesiogiai naudojant putplasčio modelį, pvz., variklio cilindrų blokus su sudėtingais alyvos kanalais, kelių ertmių vožtuvų korpusus ir netaisyklingos formos vamzdžių jungiamąsias detales.

Netaisyklingos / asimetrinės struktūros liejiniai: tradicinis smėlio liejimas yra linkęs į nelygumus ir blyksnius dėl atsiskyrimo linijų. Pamestas putplasčio liejimas neturi atskyrimo linijų, užtikrinančių formos tikslumą, pavyzdžiui, vėjo turbinų stebulės ir automobilių galinės ašies korpusai.

Visų pirma mažos ir vidutinio dydžio dalys: paprastai sveria 0,1–50 kg (pvz., variklio galiniai dangteliai, vožtuvų dalys), matmenų tikslumas siekia CT7–CT9 klases ir paviršiaus šiurkštumą Ra6,3–12,5 μm, todėl vėlesnis apdirbimas sumažinamas (apdirbimo atsarga gali būti sumažinta iki 1–3 mm, lyginant su tradiciniu liejimu smėliu).

Pritaikymas didelėms dalims: Gali gaminti dideles dalis, sveriančias 100-500 kg (pvz., staklių lovos, inžinerinių mašinų bazės), tačiau reikalingos didesnės smėlio dėžės, stipresnės neigiamo slėgio sistemos ir stabilesni putplasčio formavimo procesai (kad būtų išvengta putplasčio deformacijos); labai didelės dalys (>500 kg) yra mažiau paplitusios dėl putplasčio surinkimo sunkumų ir dėl to, kad pilant sunku išleisti garavimo produktus.

III. Pagrindinės taikymo pramonės šakos

Remiantis pirmiau minėta medžiaga ir struktūriniu tinkamumu, pagrindinės prarasto putplasčio liejimo pramonės šakos apima:

Automobilių ir jų dalių pramonė

Tai sudaro didžiausią dalį (apie 40–50 %), daugiausia gaminant variklių blokus, cilindrų galvutes, išmetimo kolektorius, pavarų dėžių korpusus, galinių ašių korpusus, stabdžių būgnus ir kt. Jis ypač tinka sudėtingoms dalims, pagamintoms iš kaliojo ketaus ir aliuminio lydinių, atitinkančioms lengvų ir didelio tikslumo automobilių komponentų poreikius.

Statybinių mašinų pramonė

Tai apima atsvarų, bėgių plokščių, hidraulinių vožtuvų korpusų, siurblių korpusų ir kt., dažniausiai pagamintų iš ketaus arba mažai legiruoto plieno, gamybą.  Šios dalys dažnai turi sudėtingas vidines ertmes, o prarastas putų liejimas supaprastina gamybos procesą (nereikia smėlio šerdies), todėl sumažėja išlaidos.

Bendroji mašinų pramonė

Tai apima staklių lovas, siurblių ir vožtuvų jungiamąsias detales, kompresoriaus dalis ir kt., kurioms reikalingas garantuotas liejimo stiprumas ir sandarumas. Dėl prarastų putplasčio liejimo savybių be smėlio šerdies sumažėja defektų, tokių kaip poros ir smėlio intarpai, atsiradę dėl smėlio šerdžių.

Geležinkelio tranzito ir vėjo energijos pramonė

Tai apima greitųjų traukinių / metro vežimėlių dalių (aliuminio lydinio arba plieno) ir vėjo turbinų stebulių (kaliojo ketaus) gamybą. Tam reikalingi didelio dydžio, didelio tikslumo liejiniai su stabiliomis mechaninėmis savybėmis. Pamestas putplasčio liejimas gali pagerinti liejimo tankį valdant neigiamą slėgį.

Kodėl verta rinktis mus?

● Naudodama vieno langelio paslaugą, mūsų įmonė gali integruoti liejimo, apdirbimo ir paviršiaus apdorojimo procesus, pašalindama tiekimo grandinės susiskaidymą.

● Lankstus gamybos planavimas skubiems užsakymams

● Mūsų profesionali techninė komanda gali tvarkyti ir pateikti sudėtingus liejinius.

● Tiekėjas, kuris teikia pirmenybę kokybei, tiekiantis aukštos kokybės produktus.

Klausimai ir atsakymai:

Kl .: Kaip galiu gauti citatą iš jūsų gamyklos?

A: Kad galėtume pateikti tikslią citatą, mums reikia 3D CAD vientiso jūsų dizaino modelio.

K: Kokie brėžinių formatai gali būti priimti?

A: Priimame šiuos failų formatus:

- Vietiniai SolidWorks (.sldprt) arba ProE (.prt) failai

– Solidūs 3D CAD modeliai, eksportuojami IGES (.igs), STEP (.stp) arba Parasolid (x_t) formatu.

Pateikdami aukštos kokybės 3D CAD modelį, galime pasiūlyti konkrečią kainodarą.

Kl .: Ar galite gaminti produktus pagal pavyzdžius?

A: Taip, mes galime sukurti pavyzdžius apžiūrėdami ir remdamiesi faktiniais klientų pateiktais pavyzdžiais.

Kl .: Ar išbandote visas prekes prieš pristatymą?

A: Absoliučiai! Visi gaminiai yra 100% tikrinami prieš išsiunčiant, siekiant užtikrinti, kad gausite patikimas dalis.

Kl .: Ar galiu patikrinti produktus prieš pristatymą?

A: Taip. Galite patys apsilankyti mūsų gamykloje arba paprašyti kolegos, arba patikėti trečiajai šaliai, kad patikrinimą atliktų prieš pristatymą.
